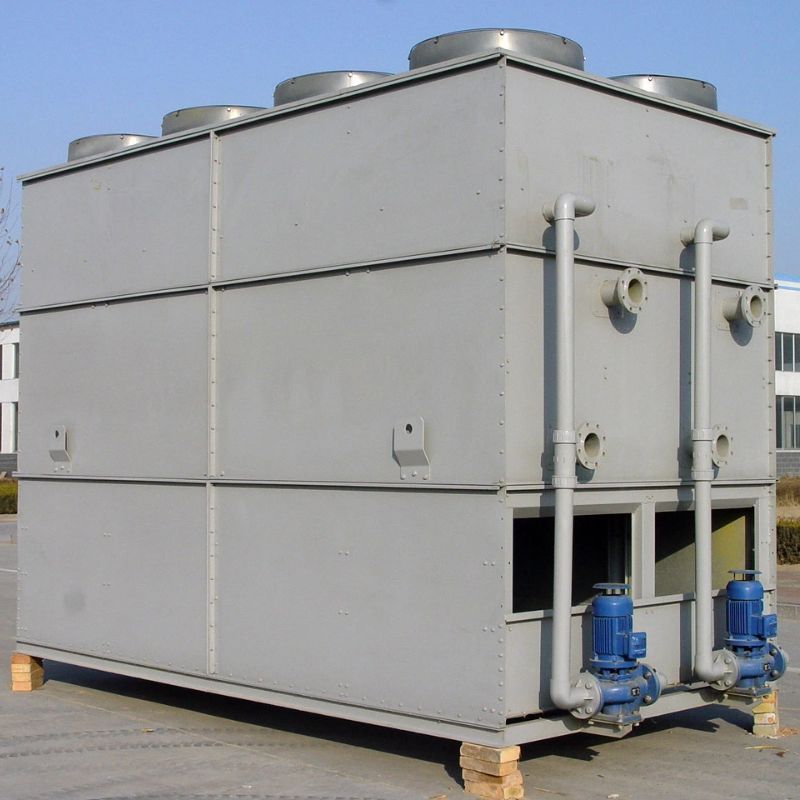

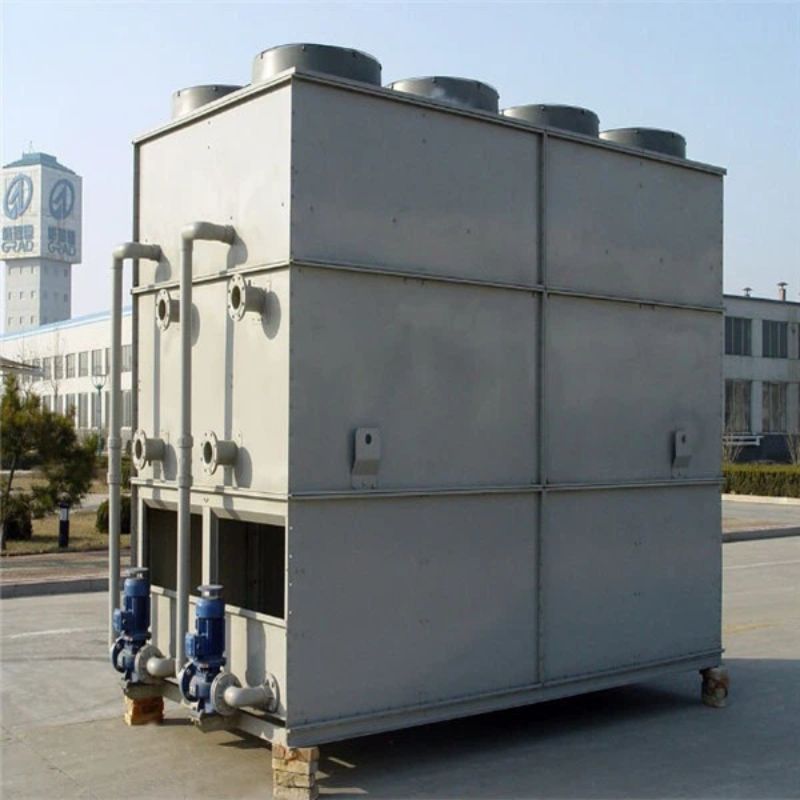

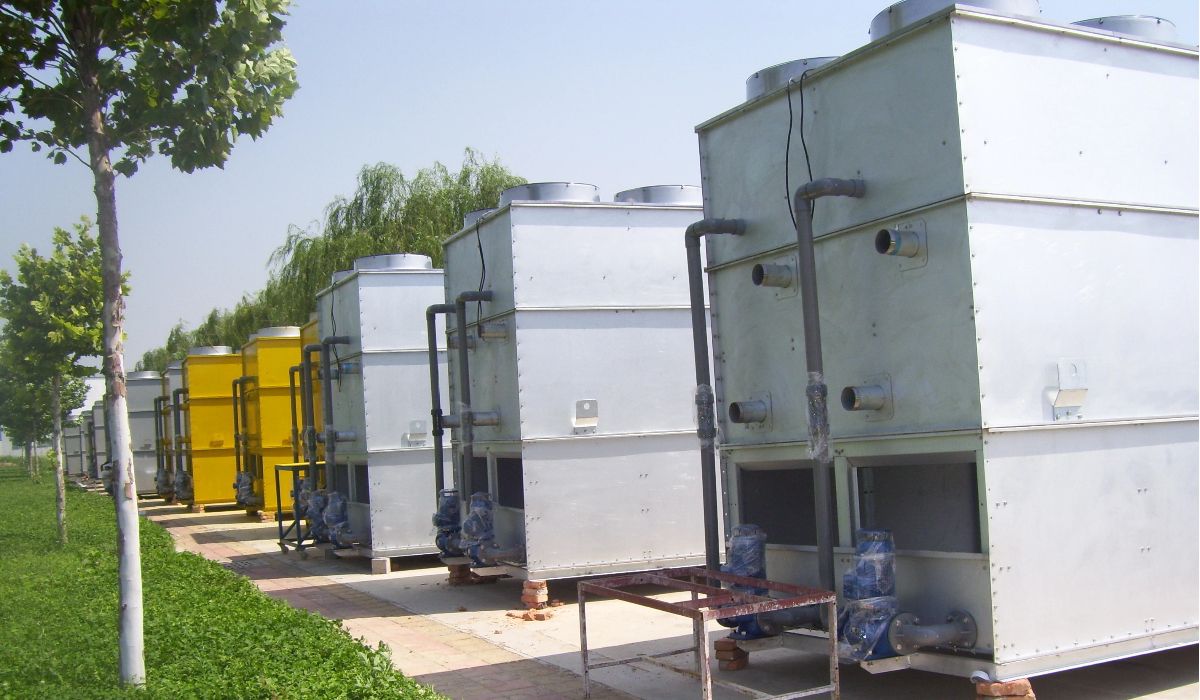

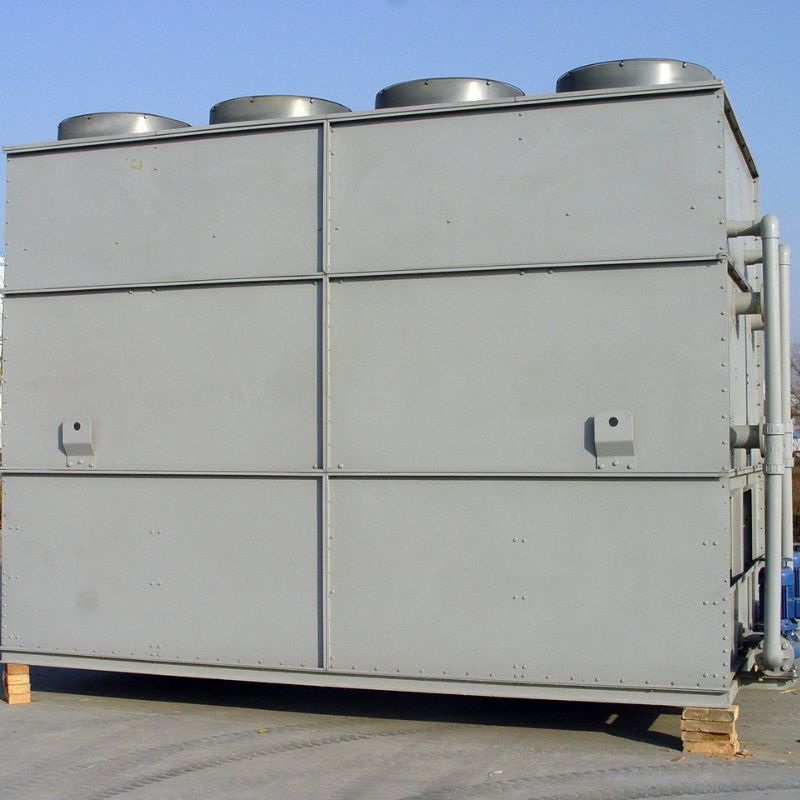

Torre de enfriamiento de circuito cerrado
1. Respetuoso con el medio ambiente y ahorrador de energía.
La circulación de fluido en circuito cerrado reduce la formación de incrustaciones y obstrucciones, ahorrando energía hasta en un 95 %.
2. Personalización profesional
Centro de pruebas de torres de enfriamiento a nivel nacional y base de pruebas de rendimiento designada, que cumple con los requisitos personalizados de los clientes.
3. Refrigeración eficiente
El diseño del empaque secundario y el intercambiador de calor de junta corrugada en serpentín aumentan el área de intercambio de calor en un 15 % por metro.
4. Garantía de calidad
Los componentes principales se combinan con marcas de primera línea nacionales e internacionales.
5. Fácil instalación
El diseño modular reduce la soldadura en el sitio
Torre de enfriamiento de circuito cerrado

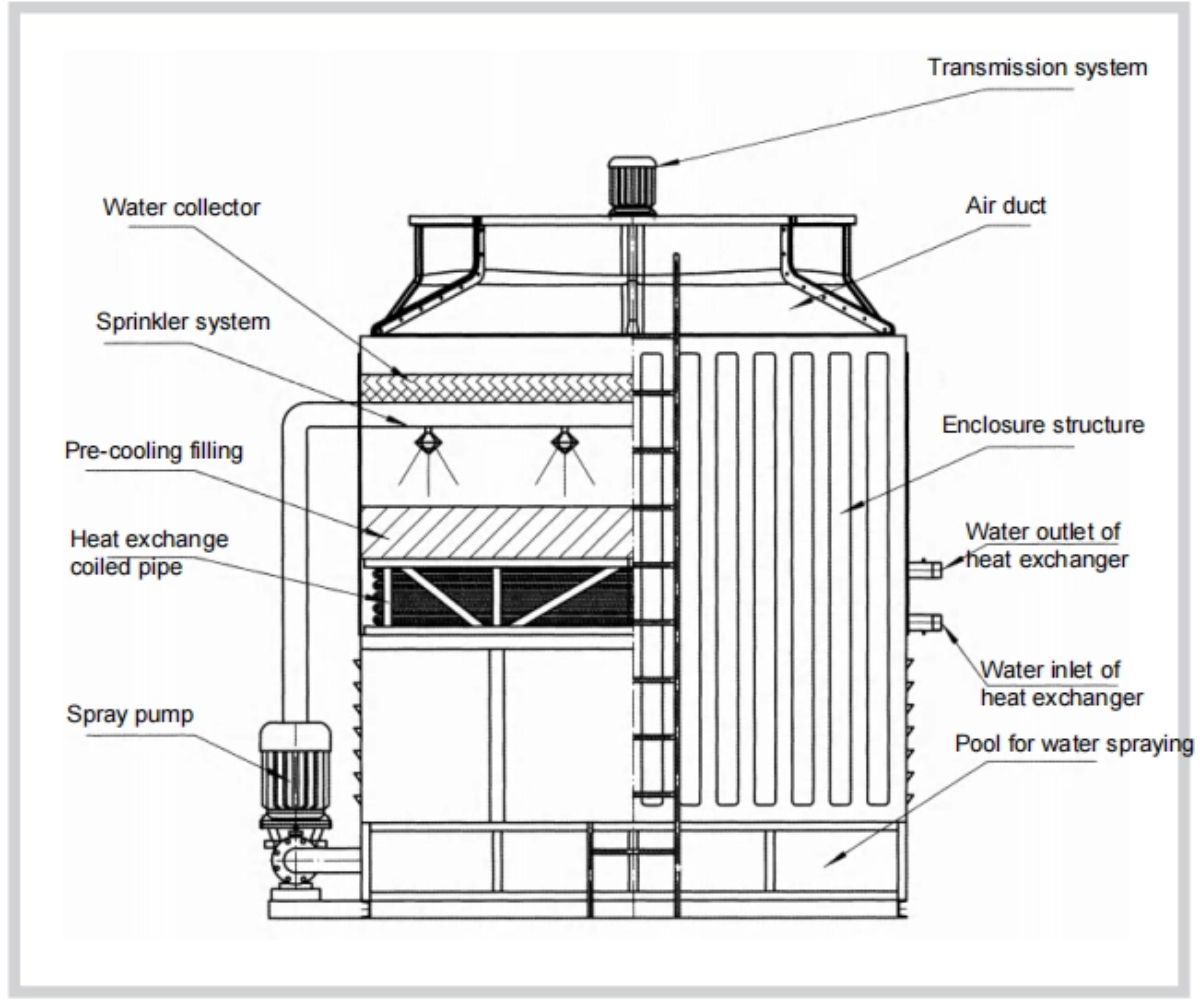

Principio y aplicación de la torre de enfriamiento de circuito cerrado:
El módulo de la torre de enfriamiento cerrada es una bobina de cobre rojo con alta eficiencia de transferencia de calor, permite que la tubería del fluido de trabajo (agua purificada u otro líquido) pase a través de ella, hace que el intercambio de calor con el aire a través del ventilador se complete a la vez para lograr eficiencia energética y ambiental.Protege y mantiene la tubería refrigerada limpia y suave. Está disponible para operación a largo plazo conectando la entrada y salida de agua en el sitio del usuario. Es otra opción de alta gama para el enfriamiento industrial moderno y es ampliamente aplicable a equipos completos de calentamiento e inducción, hornos IF, máquinas de fundición a presión, etc.
El sistema de agua circulante se divide en:
1. El sistema interno de circulación de agua:
El agua circulante entra en la tubería de cobre tras el intercambio de calor con la fuente de calor para elevar su temperatura y realiza el intercambio de calor indirectamente con agua pulverizada fuera de la tubería. El agua circulante enfriada sale de la torre y se envía a la fuente de calor mediante la bomba de agua circulante del sistema (el equipo refrigerado).
2. El sistema de circulación de agua externo:
El agua pulverizada se envía desde el tanque inferior al superior mediante la bomba de pulverización. El agua cae libremente, y el serpentín y el relleno transfieren calor por contacto. El calor finalmente se disipa desde ambos lados de la torre hacia el aire frío y seco para ser evacuado. El agua pulverizada, después de enfriarse, cae al tanque inferior para volver a circular.
El agua en circulación interna puede realizar un intercambio de calor con el agua rociada y el aire fuera de las tuberías a través de tuberías enrolladas, para evitar la contaminación del agua causada por el contacto directo entre el agua enfriada y el aire. El efecto de transferencia de calor es obviamente mejor que el del enfriador de aire debido al agua rociada que se enfría mediante el relleno de PVC de las tuberías exteriores.
Alcance aplicable
★Industria del calentamiento por inducción
★fluido industrial
★Sistema de aire acondicionado
★Refrigeración por camisa de agua del compresor de aire
★Enfriamiento de la máquina de moldeo por inyección
★Refrigeración del transformador
★Enfriamiento del horno de fusión de vidrio
★Planta de energía
★planta quimica
Tabla de parámetros técnicos de la torre de enfriamiento de circuito cerrado FBP
Modelo |
potencia del motor kilovatios |
El diámetro del ventilador milímetros |
Potencia de la bomba de pulverización kilovatios |
Flujo de pulverización con/e |
Caída de presión de la bobina k-pa |
Peso propio kilos |
Peso operativo kilos |
Dimensiones generales A×B×H (mm) |
FBP-15 |
1.1 |
900 |
0.75 |
22 |
10 |
920 |
1830 |
1400×1400×2900 |
FBP-20 |
1.5 |
1200 |
0.75 |
34 |
15 |
1220 |
2560 |
1600×1600×3370 |
FBP-30 |
2.2 |
1400 |
1.1 |
45 |
25 |
1460 |
3066 |
2000×2000×3595 |
FBP-40 |
3 |
1500 |
1.5 |
60 |
30 |
1620 |
3402 |
2400×2400×3740 |
FBP-50 |
4 |
1768 |
1.5 |
60 |
45 |
1780 |
3740 |
2580×2580×3915 |
FBP-65 |
5.5 |
2360 |
3 |
118 |
60 |
2120 |
4450 |
3120×3120×4040 |
FBP-80 |
5.5 |
2560 |
3 |
118 |
75 |
2480 |
4960 |
3420×3420×4220 |
FBP-100 |
7.5 |
2954 |
4 |
180 |
15 |
2920 |
5840 |
3900×3900×4525 |
FBP-125 |
11 |
3340 |
5.5 |
217 |
20 |
3220 |
6440 |
4260×4260×4760 |
FBP-150 |
5,5×2 |
2560×2 |
3×2 |
118×2 |
75 |
4960 |
9920 |
6790×3420×4220 |
FBP-200 |
7,5×2 |
2954×2 |
4×2 |
180×2 |
15 |
5840 |
11680 |
7750×3900×4525 |
FBP-250 |
11×2 |
3340×2 |
5,5×2 |
217×2 |
20 |
6440 |
12880 |
8470×4260×4760 |
FBP-300 |
7,5×3 |
2954×3 |
4×3 |
180×3 |
15 |
8760 |
17520 |
11600×3900×4525 |
FBP-375 |
11×3 |
3340×3 |
5,5×3 |
217×3 |
20 |
9660 |
19320 |
12680×4260×4760 |
Sobre nosotros
Shandong GRAD Group es una gran empresa moderna con más de dos décadas de historia. Fundada en 1993, con más de 2200 empleados, nos centramos en la I+D, la producción, la comercialización, la instalación y el mantenimiento de sistemas de aire acondicionado central y productos de materiales compuestos de PRFV. Nos comprometemos a ofrecer a nuestros clientes soluciones integrales de aire acondicionado central y productos de materiales compuestos de PRFV.

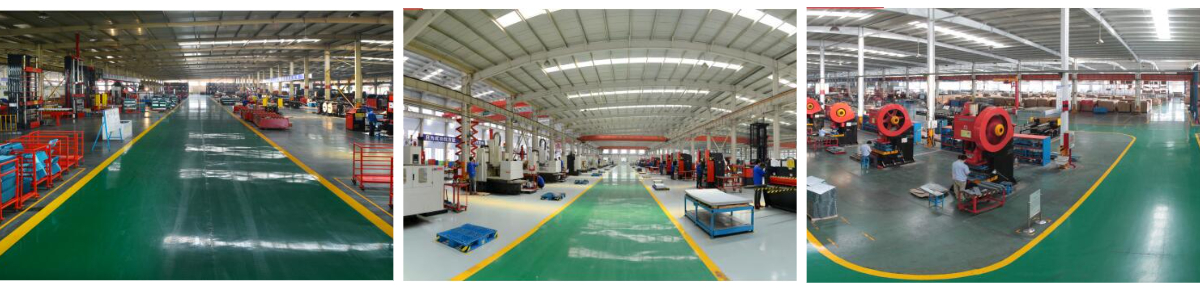

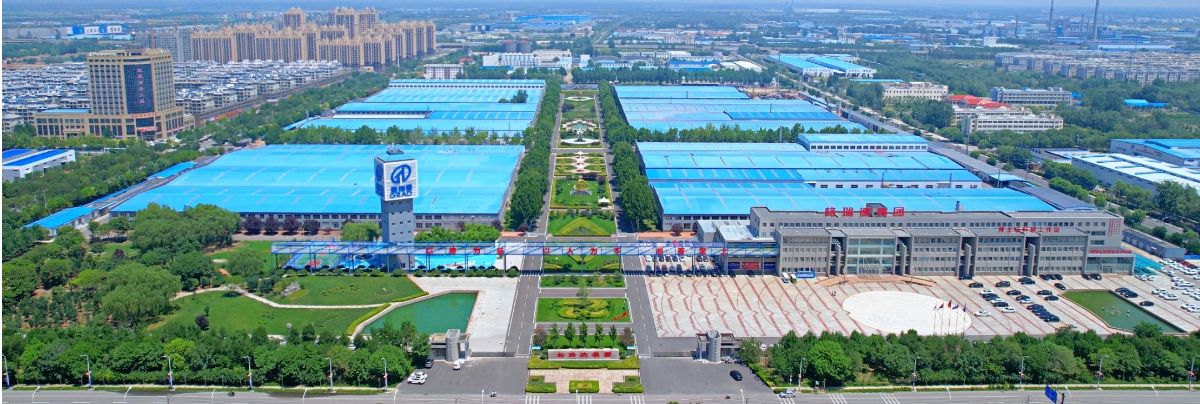

Para productos de aire acondicionado central, contamos con una planta de producción de 450.000 m². Ofrecemos productos para todo el sistema, incluyendo enfriadores, bombas de calor, torres de refrigeración, unidades de aire acondicionado (AHU), unidades de refrigeración por aire (FCU) y productos de ventilación. Para una mejor participación en proyectos internacionales, contamos con las certificaciones CTI, CE y AHRI que garantizan la calidad de nuestros productos.
Para productos de materiales compuestos de fibra de vidrio (GRP), contamos con una planta de producción de 700.000 m². Gracias a su ligereza, alta resistencia, resistencia a la corrosión y larga vida útil, los productos de GRP son el sustituto ideal de los productos de acero. Ofrecemos procesos como inyección al vacío, bobinado de GRP, prensado en molde de SMC, pultrusión de moldeo y pasta manual. Con base en diferentes procesos, ofrecemos a nuestros clientes productos personalizados.
GRAD International Business comenzó en 2009 y ahora sus productos se han exportado a 100 países y regiones.
