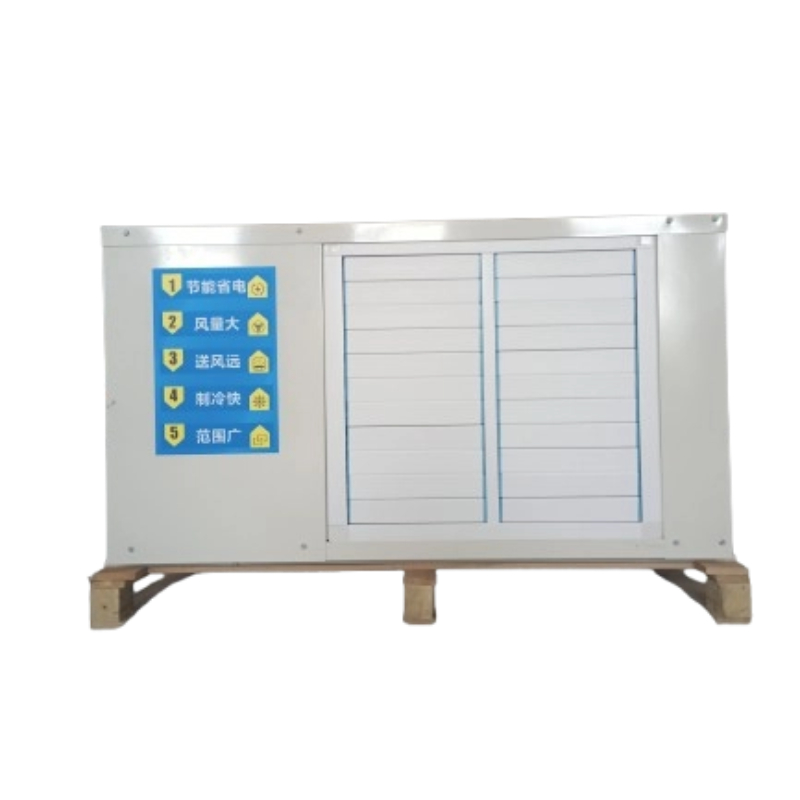

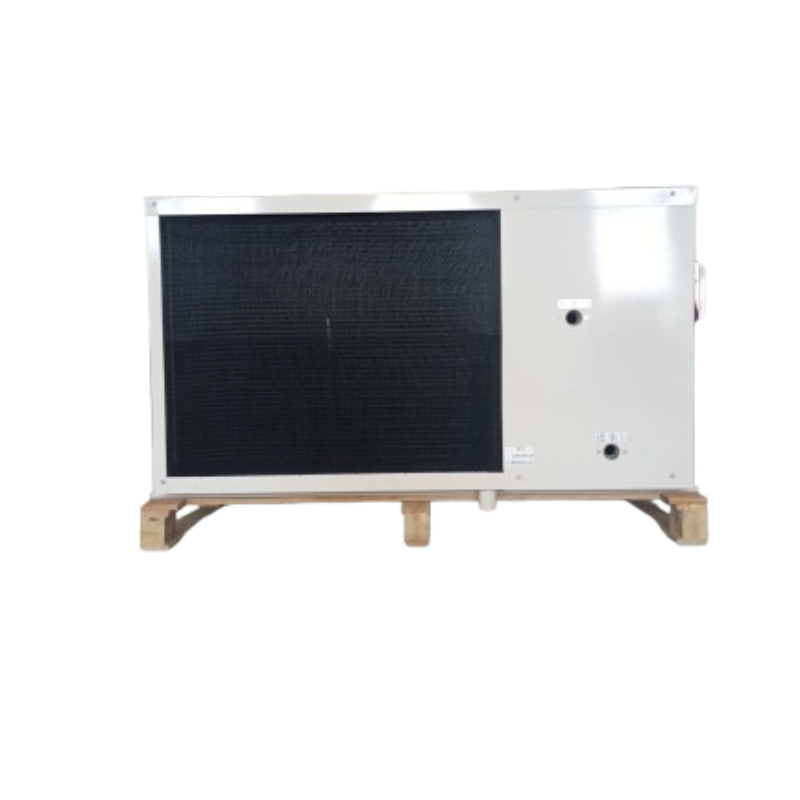

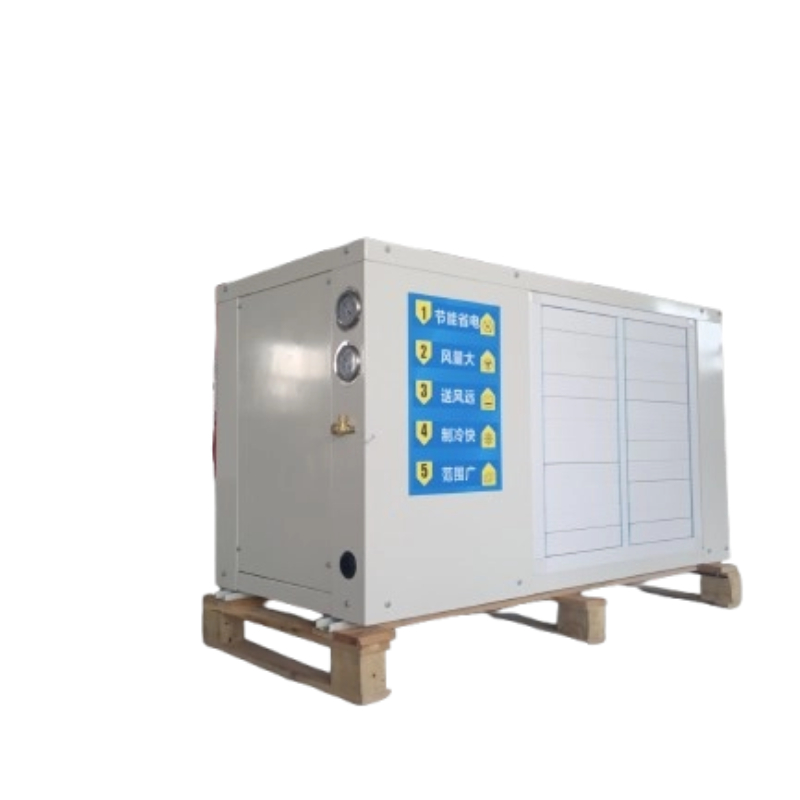

Aire acondicionado evaporativo industrial refrigerado por agua
Tomando como ejemplo un taller de 1000 metros cuadrados, una comparación de los costos de inversión y uso de varios tipos de acondicionadores de aire.
1.Elija el aire acondicionado dividido tradicional: 13 juegos de aire acondicionado de 5 hp, costo alrededor de 20 000 USD, potencia total: 48 kW, cada aire acondicionado se controla de forma independiente, con un área de cobertura pequeña, velocidad de transferencia de calor lenta y baja eficiencia.
2.Elija el aire acondicionado central:1 juego de enfriador de aire frío de 60 hp, costo aproximado de 40 000 USD, potencia total: 45 kW, el efecto de enfriamiento es bueno, pero los costos de inversión y uso son altos porque no se puede controlar de forma independiente.
3. Elija el aire acondicionado de ahorro de energía5 juegos de aire acondicionado de ahorro de energía de 5 hp, costo alrededor de 15,000 usd, potencia total: 20kw, buen efecto de enfriamiento, rápida velocidad de intercambio de calor, gran área de cobertura, control independiente, bajos costos de inversión y uso.
Desventajas: Tiene requisitos sobre la calidad del agua.

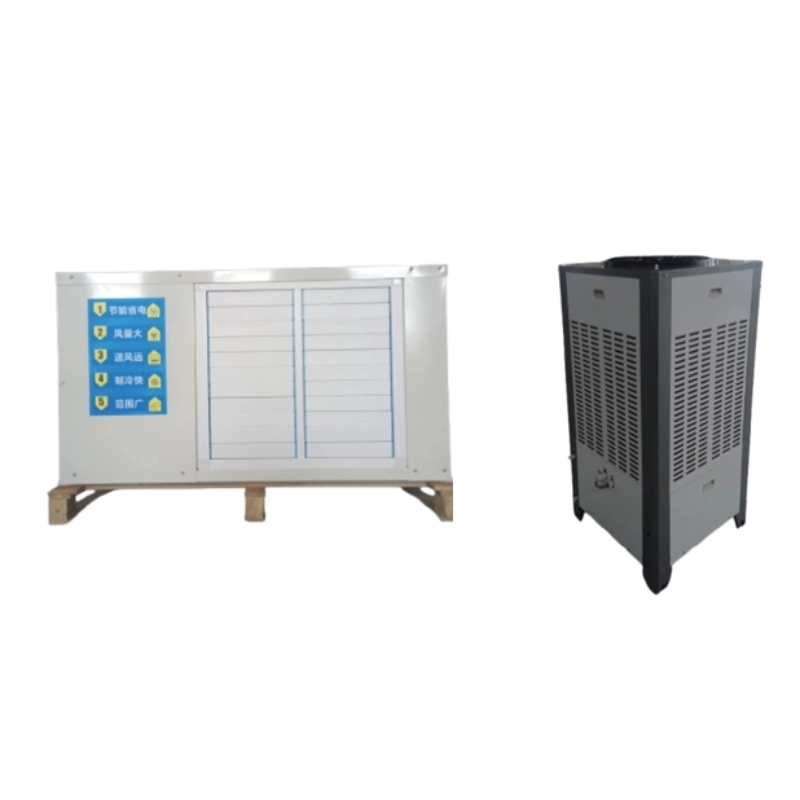

Aire acondicionado evaporativo industrial refrigerado por agua

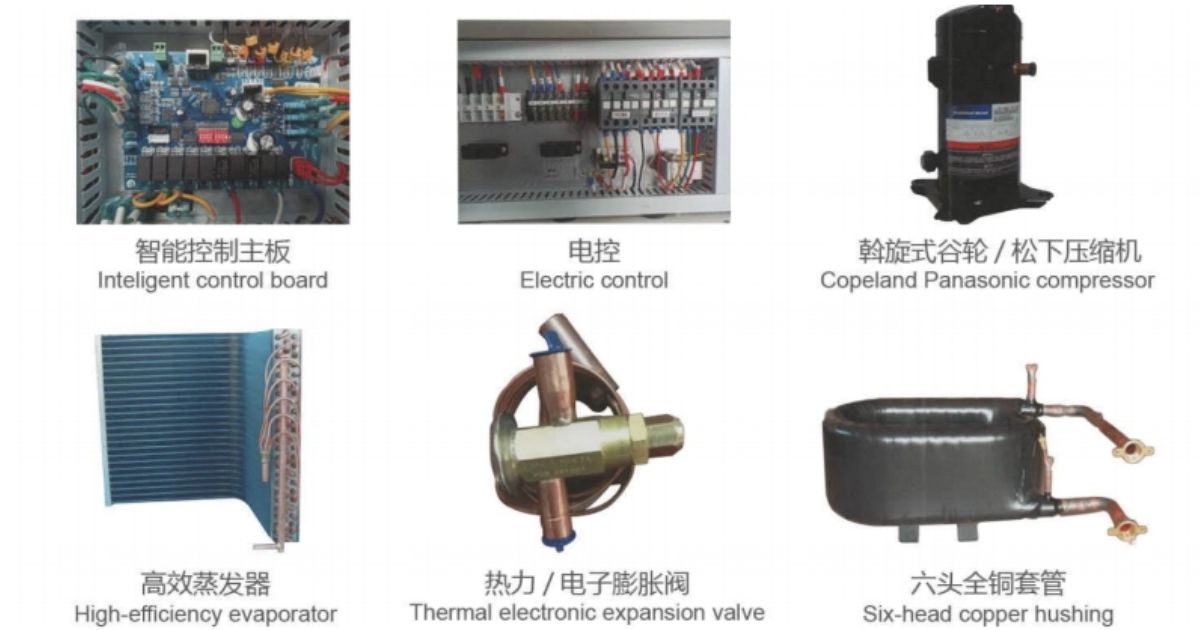

Piezas componentes
La unidad de aire acondicionado de ahorro energético por evaporación consta de un compresor, un condensador, una válvula de expansión, un evaporador, una cortina húmeda, un depósito de agua, una bomba de agua y otras partes.
Diagrama
Principio operativo
A través de una combinación de refrigeración por agua, refrigeración por aire y métodos de trabajo del compresor, la unidad externa utiliza primero la tecnología de condensación evaporativa de cortina húmeda para enfriar el agua circulante. Después de que la temperatura del agua desciende a temperatura ambiente, fluye a través del sistema de intercambio de calor de la unidad interna (en este momento, el compresor ya ha operado y comprimido el refrigerante a un estado de alta temperatura y alta presión), quitando la mayor parte del calor del refrigerante de alta temperatura para formar un refrigerante a temperatura ambiente. El refrigerante a temperatura ambiente luego pasa a través de una válvula de mariposa y se convierte en un refrigerante de baja temperatura y baja presión, que se transporta al evaporador en la parte superior de la unidad interna para expulsar aire frío. El agua circulante que ha enfriado el refrigerante de alta temperatura y alta presión luego se transporta a la parte superior de la unidad exterior mediante una bomba de agua. Al mismo tiempo, con la ayuda del enfriamiento por aire, fluye a través de la cortina de agua evaporativa para convertir el agua a alta temperatura en agua a temperatura normal, que luego fluye nuevamente a través de la unidad interior. El enfriamiento del refrigerante a alta temperatura y alta presión, y la operación cíclica maximizarán la eficiencia energética. relación, con el fin de reducir el consumo energético.
| Tipo de CA | Unidad de flujo axial horizontal de montaje en pared | ||
| Tipo | GRADO-5PW-ZL | Tamaño de la tubería de reposición de agua del grifo | DN20 |
| Fuente de alimentación nominal | 380 V ~ 50 Hz | Tamaño del tubo de conexión | Bonito |
| Capacidad de refrigeración industrial | 25kW | Distancia del suministro de aire | 8-10 millones |
| Corriente nominal | H. Kha | Máx. volumen de aire | 6500 m³/h |
| potencia nominal | 4,6 kW | Sobrepresión de trabajo admisible de escape/aspiración (presión) | 2,8/1,5 MPa |
| Máx. corriente de operación | 10. Kha | Máx. admisible presión alta/baja |
2,8/1,5 MPa |
| Máx. potencia de operación | 5kW | Ruido | 60 dB(A) |
| Temperatura nominal de entrada/salida del agua de refrigeración | 37/32℃ | Refrigerante/ capacidad de carga |
Raa/3200g |
| Flujo de agua de refrigeración | 3,7 m³/h | Dimensiones de la unidad interior | 1310*580*705 |
| Tamaño de la tubería de agua de refrigeración | DN25 | Dimensiones de la unidad exterior | 810*810*1440 |
| Área de aplicación | 150-200 metros cuadrados | Peso | Interior 128 kg Exterior 95 kg |
Sobre nosotros

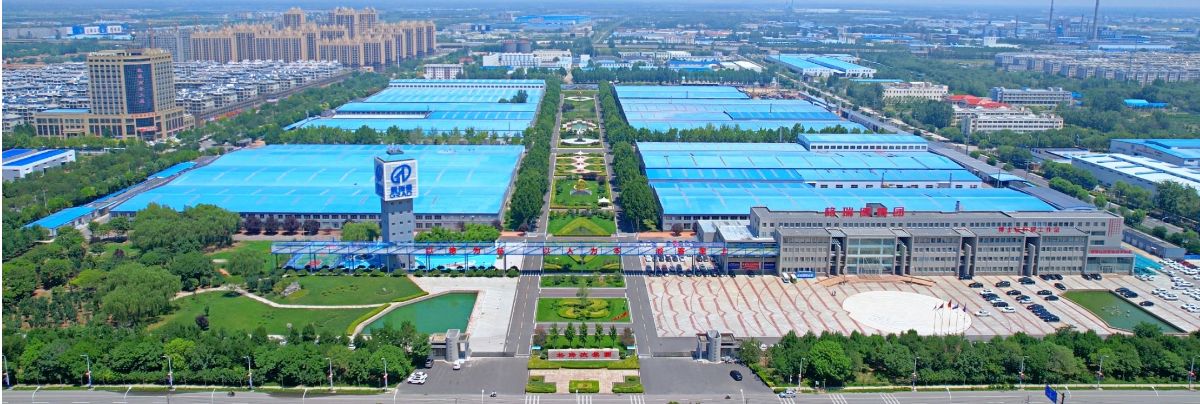

Shandong GRAD Group Co., Ltd. está ubicada en Dezhou, Shandong. Es una gran empresa moderna dedicada a la investigación y desarrollo, diseño, producción, venta, instalación y mantenimiento de productos de aire acondicionado central, productos de materiales compuestos y productos de energía solar. Ha sido reconocida como empresa pilar por la Asociación de la Industria de Refrigeración y Aire Acondicionado de China (CRAA) y es una de las empresas líderes en las industrias de aire acondicionado central y materiales compuestos.

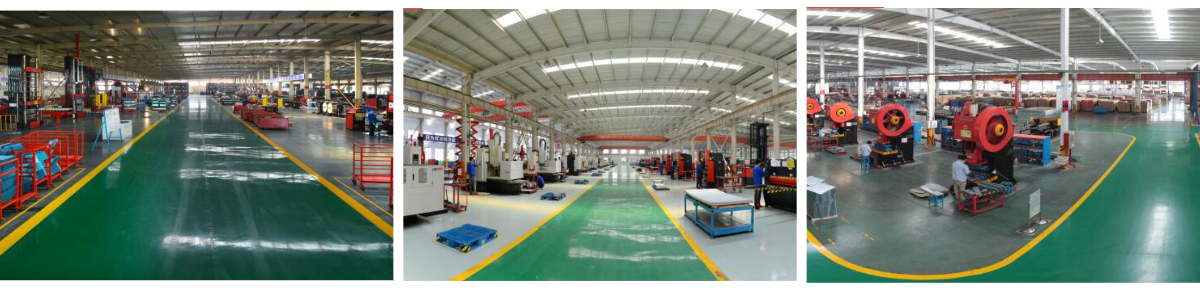

GRAD Group se dedica a ser un experto en personalización de aire acondicionado central a su alrededor y le proporciona una solución energética integral. GRAD posee calificación nacional de instalación de equipos mecánicos y eléctricos Clase I y calificación de instalación de equipos de purificación Clase II. GRAD tiene la capacidad general de contacto de proyectos. Ha contratado proyectos de investigación de tecnología de clase nacional y provincial en muchas ocasiones. Las patentes acumuladas para logros tecnológicos han pasado 110 artículos. Hay más de 300 ingenieros senior disponibles para el diseño y la solución de aire acondicionado central. La base de fabricación de 700.000 ㎡ incluye toda la serie de aire acondicionado central: desde el enfriador hasta los productos terminales. El enfriador centrífugo de película descendente de alta eficiencia mantiene la posición de liderazgo nacional y la unidad de manejo de aire de pared de ventilador grande ha llenado el vacío nacional y ha sido incluida en el plan de antorcha nacional. GRAD tiene el centro de pruebas de aire acondicionado de clase nacional y ha pasado la certificación CNAS. La calidad de los productos puede estar bien garantizada. Algunos de los proyectos obtuvieron el Premio Luban del Proyecto de Construcción de China y el Proyecto Nacional de Alta Calidad. Al mismo tiempo, GRAD ha establecido más de 30 oficinas en toda China, como Pekín, Tianjin, Shenyang, Xi'an, Wuhan, Nanjing, etc. La red de ventas, diseño, instalación y posventa ha cubierto cada rincón de China. Además, sus productos se han exportado a más de 100 países.
expreso y pago
1. Embalaje: embalaje de cartón de exportación estándar o paquete de madera contrachapada.
2. Día de entrega: 20 días después de confirmado el depósito.
3. Plazo de entrega: FOB, CIF, CFR o EXW son bienvenidos.
4. Condiciones de pago: T/T, 30% de depósito, 70% antes de la entrega o 100% carta de crédito irrevocable a la vista.
5. Garantía: Garantía por 12 meses a partir de la fecha de envío desde fábrica.
6. Moneda de pago: USD, EUR o CNY.
7. Para muestras o cantidades pequeñas, una o dos, sugerimos Express DHL, etc.
